1.4. 1 直线安装电热带
-
直的管道 ， 除非要求螺旋设计 (见 1.4. 2) 。
-
在水平的管道固定在下部象限中 ， 如图 1 所示 ， 并不对底部的管。
-
热绝缘和防水规格。
奥力申电热带连接带
-
GT - 玻璃纤维胶带 66
通用带
-
GS - 玻璃纤维胶带 54
建议用于不锈钢表面和较低温度如奥力申电热带产品安装目录。
-
在 180 - 铝胶带

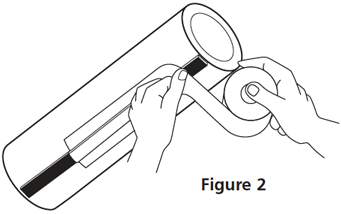

如果需要设计仅使用它。在 - 180 改进了传热并提高了功率输出的电热带。将电缆管加热到如图 2 所示。

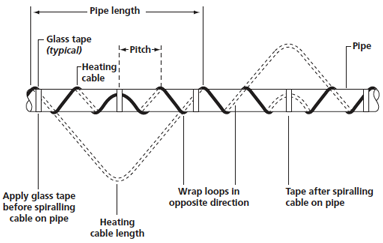

1.4. 2 螺旋缠绕电热带安装
-
越演越烈的替代方法示于图 2A 和图 2B 中。
-
仅当在螺旋形加热器管的设计。
图 2A
-
加热器电缆长度 ：
- 管道长度 X 比螺旋。
-
参考设计的规格比螺旋。
步骤 1 示出的起动
步骤 2 - 掌握环路和管周围风
步骤 3 - 将均匀地空间和管道
-
热绝缘和防水的要求。
图 2B
-
请参阅规范设计的螺旋节距。
-
将管在螺旋间距或使用简单的量规长度。
-
安装过程中固定该加热器。
-
热绝缘和防水规格。
螺旋间距图表
1.5 切削热电缆
-
切割后电热带长度附接到管。
切割前 ， 确认跟踪津贴按照章节 1.3 和 1.6 。
-
自调节的线缆可以被切割成一定长度而不会影响热输出。
1.6 典型安装详情
一般注释 ：
-
迹线所示接头管, 便于维修。
-
查阅文献奥力申电热带产品说明书或设计用于与配件支持和跟踪要求。
1.6. 1 阀门电热带安装
-
参照说明书的设计回路长度。
-
玻璃布胶带固定。
-
热绝缘和防水规格 （ 包括阀杆 ） 。

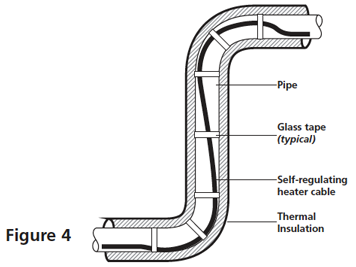

1.6. 2 弯管电热带安装
-
向外侧 (定影加热器) 的长半径弯头。
-
玻璃布胶带固定。
-
热绝缘和防水规格。
1.6. 3 法兰电热带安装
-
附加的电热带 2 倍管道直径。
-
玻璃布胶带固定。
-
热绝缘和防水的要求。
1.6. 4 管道吊架杆电热带安装
-
电热带的卡箍不支持。加热器必须在支撑件上。
-
没有额外的电热带管道支架的棒或杆。
-
玻璃布胶带固定。
-
热绝缘和防水规格。

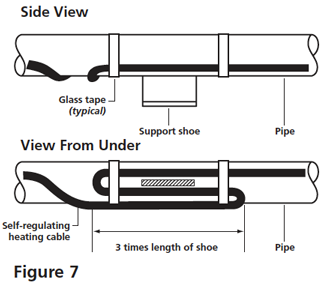

1.6. 5 管道支承瓦电热带安装
以上就是奥力申电热为您整理的有关电热带安装的图文资讯，更多电热带安装的困扰可以来电为您解答。
